Hướng dẫn thi công và lắp đặt hệ thống điện cho mọi công trình

Trong lĩnh vực điện, việc lắp đặt hệ thống điện là một công đoạn cực kỳ quan trọng. Vậy hệ thống điện là gì? Và quy trình thiết lập một hệ thống điện bao gồm những bước nào? Hãy cùng nhau khám phá các bước để lắp đặt một hệ thống điện trong bài viết dưới đây nhé!

Lắp đặt hệ thống điện là gì?

Lắp đặt hệ thống điện là việc xây dựng một mạng lưới gồm nhiều thiết bị để tạo ra và phân phối năng lượng điện. Hệ thống này bao gồm các thành phần như hệ thống phân phối, trạm biến áp, cùng với các đường dây truyền tải và phân phối. Ngoài ra, còn có các thiết bị hỗ trợ khác như bộ điều khiển và bảo vệ rơle. Tất cả các thiết bị này được kết nối với nhau để hình thành một hệ thống hoàn chỉnh, có chức năng sản xuất và truyền tải điện đến người sử dụng.

Mỗi thiết bị trong hệ thống đều được coi là một phần tử của hệ thống điện. Các phần tử này tham gia trực tiếp vào quá trình sản xuất, biến đổi và tiêu thụ điện năng, chẳng hạn như máy phát điện, máy biến đổi dòng điện, máy biến áp và các loại dây dẫn điện. Những phần tử này cũng đóng vai trò quan trọng trong việc điều khiển, điều chỉnh và bảo vệ quá trình sản xuất và phân phối điện năng, ví dụ như máy cắt điện hay các thiết bị tự động điều chỉnh kích thích bảo vệ rơle.

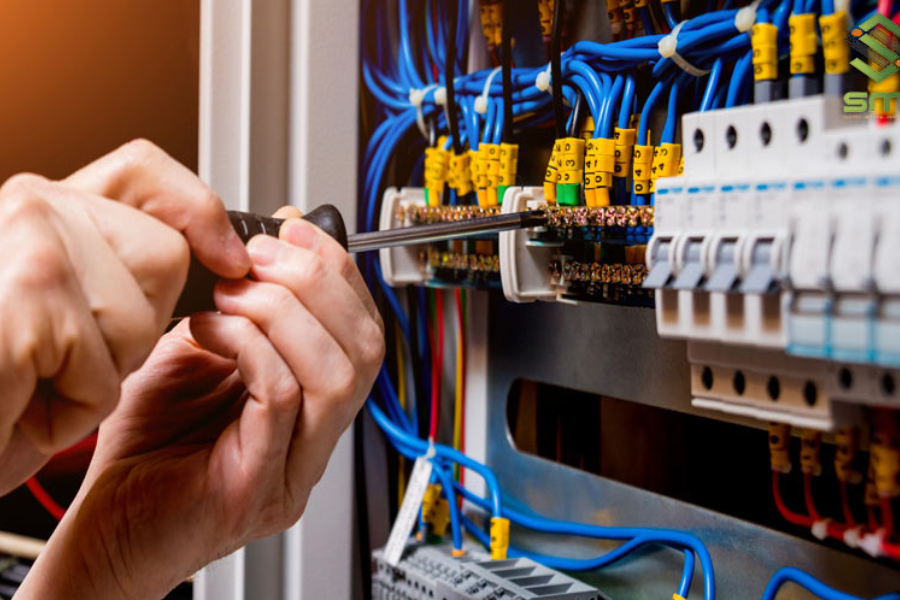

Trong lĩnh vực điện, việc lắp đặt hệ thống điện là một công đoạn cực kỳ quan trọng.

Vai trò của việc lắp đặt một hệ thống điện

Lắp đặt hệ thống điện là một yếu tố cốt lõi và có vai trò vô cùng quan trọng trong sản xuất. Cụ thể như sau:

• Hệ thống điện giúp truyền tải nguồn điện từ mạng lưới quốc gia qua các đường dây, phục vụ cho quá trình sản xuất. Điều này giúp tăng năng suất của thiết bị và máy móc.
• Nó cũng giúp tiết kiệm sức lao động và hỗ trợ người dùng thực hiện quy trình liên hoàn một cách hiệu quả hơn.
• Ngoài ra, hệ thống điện còn giúp giảm chi phí sản xuất, từ đó hạ giá thành sản phẩm và tăng doanh thu tiêu thụ.
• Máy móc hoạt động hiệu quả hơn nhờ vào hệ thống điện, tiết kiệm thời gian và nâng cao năng suất.
• Trong lĩnh vực công nghiệp, hệ thống điện hỗ trợ dây chuyền sản xuất của các doanh nghiệp hoạt động chuyên nghiệp và dễ dàng vận hành hơn.
• Cuối cùng, việc lựa chọn hệ thống điện phù hợp còn giúp thực hiện những công việc mà con người khó thao tác như: giảm độ ẩm, hút mùi, hút bụi hoặc điều hòa không khí…

Quy trình lắp đặt hệ thống điện cho các loại công trình

Lắp đặt hệ thống điện âm tường

Hệ thống điện âm tường là một phương pháp thiết kế mà các dây điện được đi ngầm bên trong tường hoặc dưới mặt đất. Cách thiết kế này giúp dây điện không bị lộ ra ngoài, tránh nguy hiểm và không gây cản trở cho sinh hoạt hàng ngày.

Khi lắp đặt hệ thống điện âm trần – âm tường, bạn cần chọn vị trí phù hợp với chiều cao, chiều dài và chiều rộng của hệ thống. Sử dụng máy cắt để đánh dấu các vị trí đã xác định. Sau đó, tiến hành thiết kế hệ thống điện và gắn lưới tường theo các vị trí đã đánh dấu.

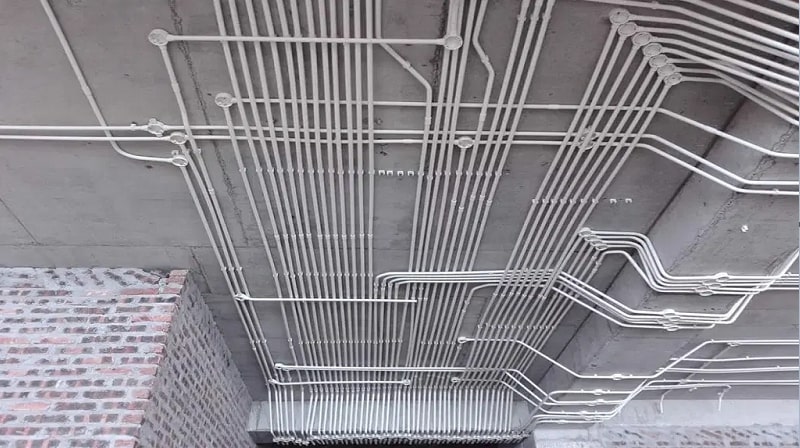

Lắp đặt hệ thống điện âm tường giúp dây điện không bị lộ ra ngoài, tránh nguy hiểm

Lắp đặt hệ thống ống điện âm sàn bê tông

Khi hoàn thiện hệ thống điện âm tường, bạn cần sử dụng các hộp box trung gian. Bạn có thể dùng sơn để đánh dấu vị trí của các hộp box trung gian trên sàn cốt pha sau khi đơn vị xây dựng đã hoàn tất việc thi công cốt pha sàn.

Khi sàn đã được lắp đặt một lớp thép, tiến hành đặt các hộp box vào đúng vị trí đã đánh dấu, sau đó sử dụng ống điện để kết nối các hộp box lại với nhau, tạo thành đường dẫn cho dây điện nguồn đến các thiết bị.

Sau khi hoàn tất việc lắp đặt đường ống và hộp box, tiến hành nghiệm thu. Nếu đạt yêu cầu, tiếp tục đổ bê tông sàn. Trong quá trình đổ bê tông, cần có người giám sát để xử lý kịp thời nếu xảy ra sự cố như: ống bị dẹp, ống bị vỡ hoặc mất liên kết.

Lắp đặt hệ thống máng cáp

Máng cáp là thiết bị được sử dụng để dẫn các loại cáp điện và cáp mạng. Bạn cần xác định độ cao và vị trí lắp đặt giá đỡ cho máng cáp một cách chính xác. Tại những điểm mà máng cáp đi xuống tủ, bạn nên sử dụng co xuống và co lên thay vì tự cắt máng bằng tay để ghép tại các ngã ba, ngã tư của hệ thống. Thay vào đó, hãy dùng các phụ kiện như tê, co, chữ thập được chế tạo sẵn tại xưởng để tránh làm trầy xước cáp điện bên trong máng.

Các máng cáp được nối đất bằng dây đồng bọc PVC hoặc thanh đồng để tạo thành hệ thống tiếp đất an toàn cho toàn bộ tuyến cáp. Sau khi lắp đặt xong, cần tiến hành chỉnh sửa và hoàn thiện công việc lắp máng.

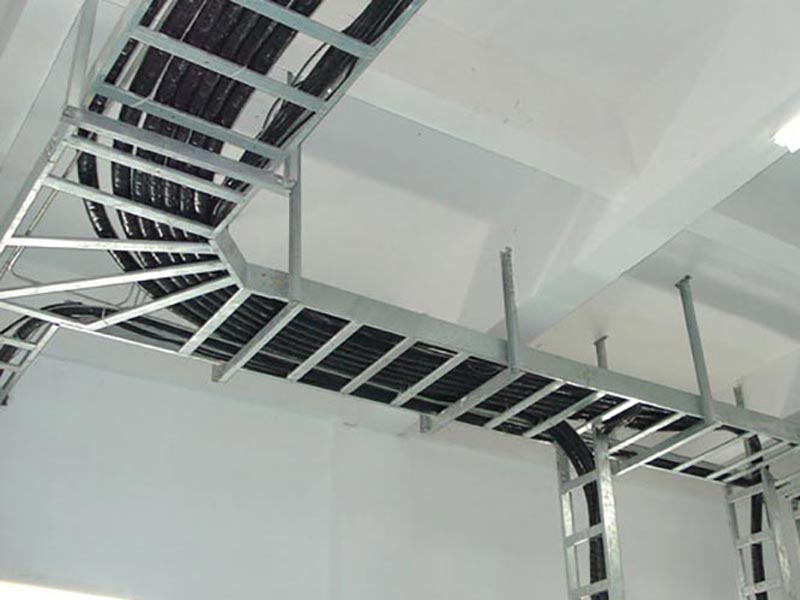

Lắp đặt hệ thống máng cáp

Lắp đặt hệ thống dây dẫn điện

Sau khi hoàn tất việc lắp đặt hệ thống máng cáp, chúng ta sẽ chuyển sang bước thông ống điện và kéo dây. Trước khi kéo dây, cần phải sử dụng dây nilon để luồn qua ống điện trước. Các dây điện sau đó cần được đánh dấu theo màu sắc và pha để dễ dàng nhận biết.

Kiểm tra dây và lắp điện

Kiểm tra dây dẫn để đảm bảo không bị đứt, chạm chập trong quá trình kéo dây, kiểm tra độ cách điện giữa các dây và mức độ rò rỉ dòng điện. Nếu kết quả kiểm tra cho thấy dây an toàn, tiến hành lắp đặt thiết bị.

Sau khi hoàn tất việc lắp đặt thiết bị điện, thực hiện kiểm tra vận hành thử. Sử dụng ampe kìm để đo dòng điện của từng pha và điều chỉnh nhằm đảm bảo sự cân bằng pha trong hệ thống. Tủ điện cần được dán nhãn và có sơ đồ chức năng của từng thiết bị bên trong tủ.

Thiết kế tủ điện

Hộp điện là nơi lưu trữ các thiết bị bảo vệ điện, giúp bạn kiểm tra và khắc phục khi có sự cố. Hãy luôn đảm bảo rằng vỏ hộp điện có khả năng cách điện an toàn. Cuối cùng, kết nối hộp điện này với hệ thống điện trong nhà bạn thông qua các đầu cáp ra vào của hộp.

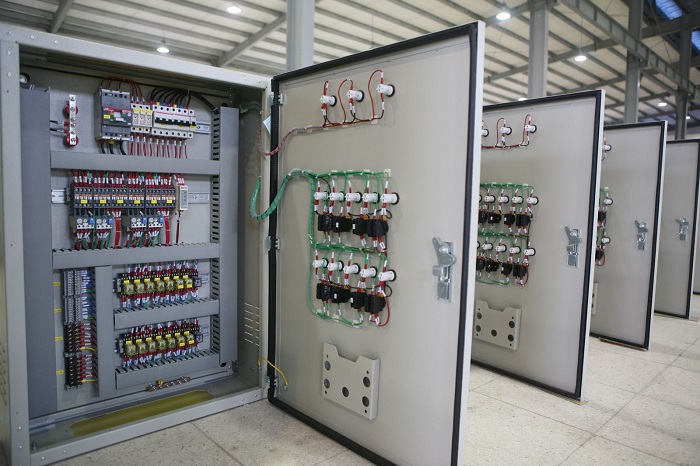

Thiết kế tủ điện

Kiểm tra và nghiệm thu

Để đảm bảo hệ thống điện dân dụng an toàn, ta cần sử dụng đồng hồ đo điện trở cách điện để kiểm tra, cũng như kiểm tra thông mạch của tất cả các dây dẫn. Đây là bước cuối cùng trong quá trình thi công.

Các tiêu chuẩn cần thiết cho một hệ thống điện

Sau khi hoàn tất quá trình nghiệm thu và lắp đặt một hệ thống điện, chúng ta cần đảm bảo các tiêu chí sau để hệ thống hoạt động hiệu quả:

• Đảm bảo an toàn khi sử dụng: Các thiết bị phải tuân thủ các tiêu chuẩn an toàn điện để tránh nguy hiểm trong quá trình vận hành và sử dụng.
• Vận hành hệ thống mượt mà và hiệu quả: Tiêu chí này được đánh giá qua công suất hoạt động của toàn bộ hệ thống. Cần tránh những yếu tố có thể ảnh hưởng đến tiến độ sản xuất của doanh nghiệp.
• Tiết kiệm chi phí vận hành: Cần tính toán chính xác công suất và quy mô của các khu vực sử dụng điện, lựa chọn thiết bị phù hợp và bố trí hợp lý để tránh lãng phí năng lượng.
• Tuân thủ các tiêu chuẩn quốc gia: Hệ thống điện phải đáp ứng các tiêu chuẩn như TCVN 7447-5-51, TCVN 394:2007...

Dưới đây là các thông tin về hệ thống điện và quy trình lắp đặt hệ thống điện mà Tâm Đức Tech đã tổng hợp. Hy vọng rằng bài viết này sẽ hỗ trợ bạn trong việc lắp đặt hệ thống điện một cách chính xác và đảm bảo hoạt động hiệu quả nhất.
